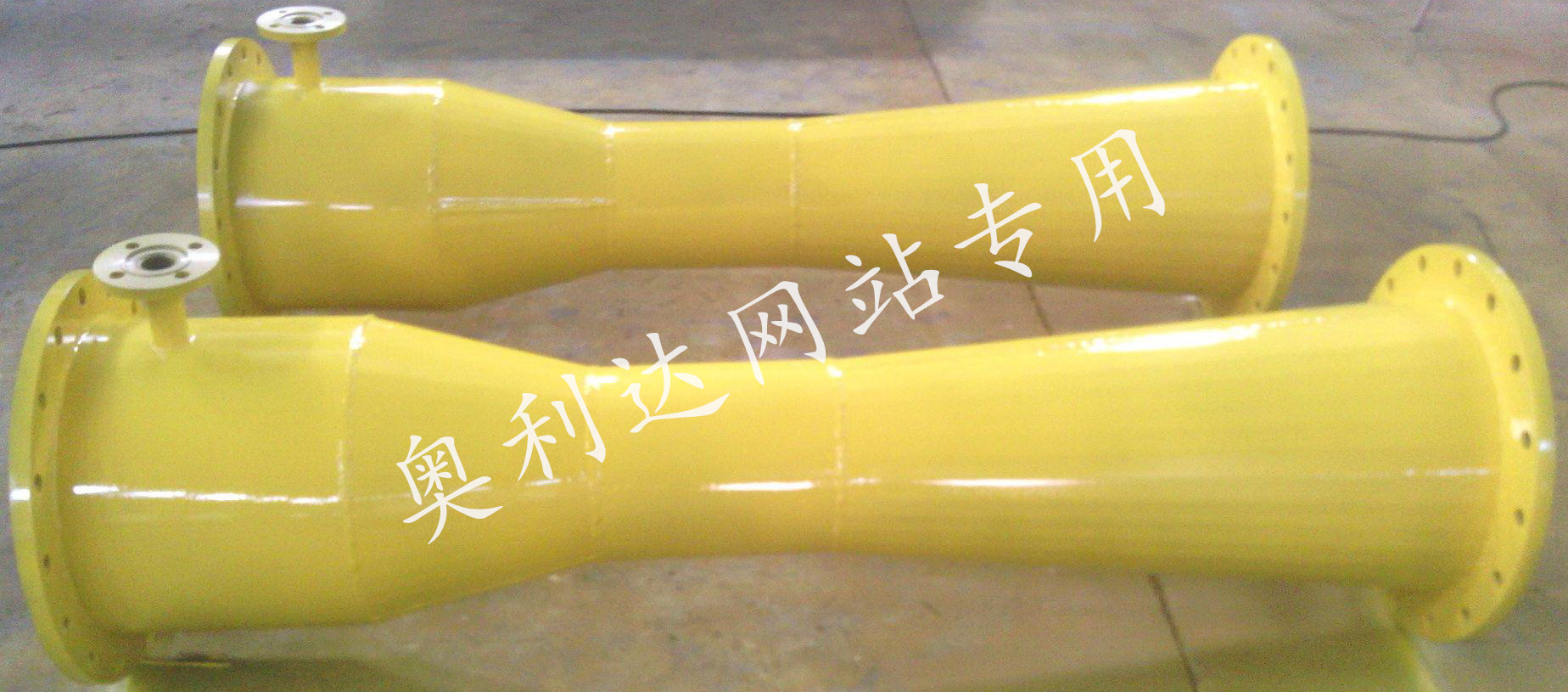

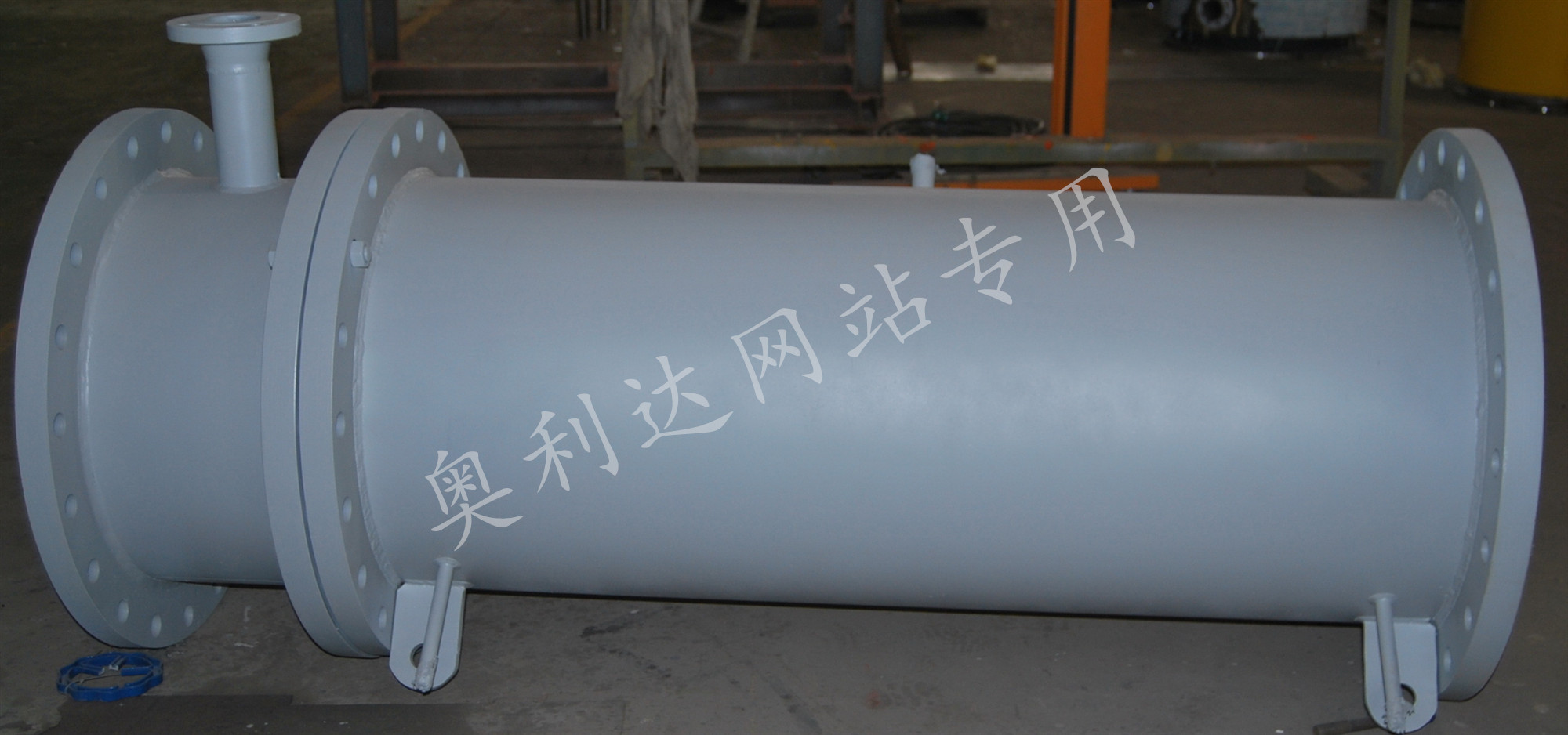

氨空混合器

一、工作原理：

? ? 低壓空氣由氨/空混合器的空氣入口進入，空氣經混配器至管路縮徑形成的文丘里混合管處；此時相對高壓氨氣由氨/空混合器的氨氣入口進入，氨氣經內置管道引至文丘管處的超音速文丘里噴嘴后噴出，在其周圍形成負壓，從而形成吸附作用導致空氣流動，將空氣引射進入文丘里混合管，按照設定比例進行在文丘里混合器的擴散腔內均勻混合后輸送至用氣點。

二、技術特點：

1、混合器壓力損失小，混合氣的壓力和低壓空氣的壓力大致相等，幾乎沒有壓力損失。

2、由于氨氣噴射時在文丘里噴嘴周圍形成負壓，利于兩種氣體充分混合，混合均勻性好。

3、文丘里混合器方式簡單，故障率低，混合成本低廉，經濟實用。

4、采用超音速噴嘴，混氣噪音小。

5、本公司文丘里混氣方式技術成熟，已有200多個運行站房，運行穩(wěn)定可靠。

三、技術參數(shù)：

1、混氣方式：文丘里引射

2、混合氣產量：100-10000Nm3/h

3、混合器比例（氨空比）：NH3：Air=5%：95%

4、氨氣噴射壓力：0.2-0.3Mpa

5、混合器出口壓力：5-8.5Kpa

6、控制方式：全自動
